FreeScan Combo+
- Modos de escaneo: Laser Azul (50, 7, 1 líneas), IR VCSEL
- Distancia entre puntos: Laser 0.05-10 mm | IR VCSEL 0.1-3 mm
- Precisión: Laser 0.02 mm | IR VCSEL 0.05 mm
- Exactitud volumétrica: Laser 0.02+0.0033mm/m | IR VCSEL 0.05+0.1 mm/m
- Distancia de trabajo: Laser 360 mm | IR VCSEL 1240 mm
- Campo de visión: Laser 520×510 mm | IR VCSEL 600×600 mm
- Velocidad de escaneo: Laser 3600000 puntos/s | IR VCSEL 2250000 puntos/s
- Conexión: USB 3.0
- Captura de textura (color): No
Especificaciones Técnicas
Tecnología
láser azul + luz infrarroja VCSEL
Modos de Escaneo
Cuatro
Escaneo de detalles
7 líneas láser paralelas.
Certificaciones
CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX
Certificación de exactitud
VDI/VDE 2634 Parte 3 & ISO 10360
Exactitud
0,02 mm.
Escaneo láser.
1.860.000 puntos/s.
Escaneo infrarrojo
2.250.000 puntos/s.
Diseño compacto
193 × 63 × 53 mm
Peso
620 g
Escaneo sin marcadores
Modo infrarrojo
Distancia entre puntos
0.05 ~ 10 mm / 0.1 ~ 3 mm
MAx. FOV
520 × 510 mm / 600 × 600 mm

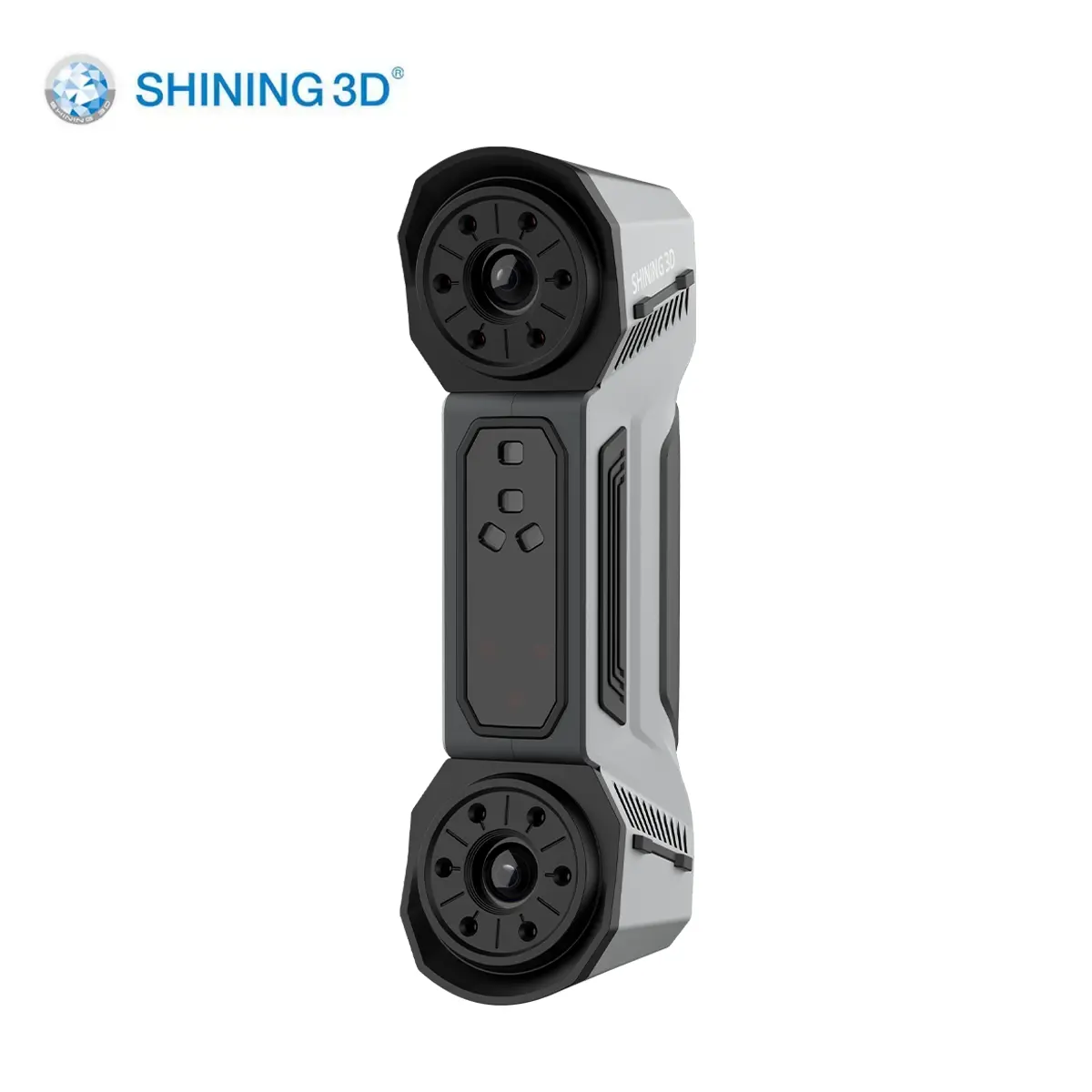

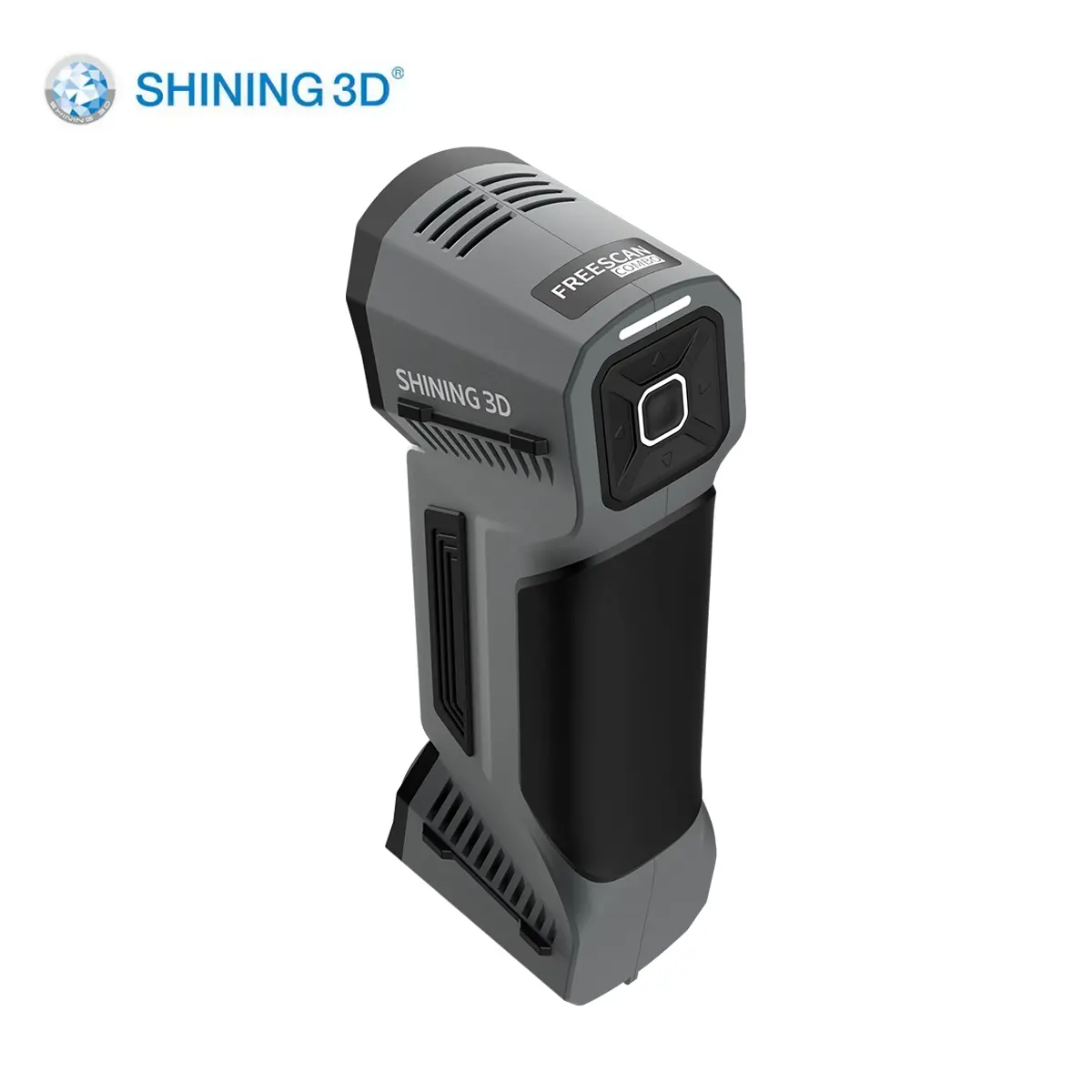

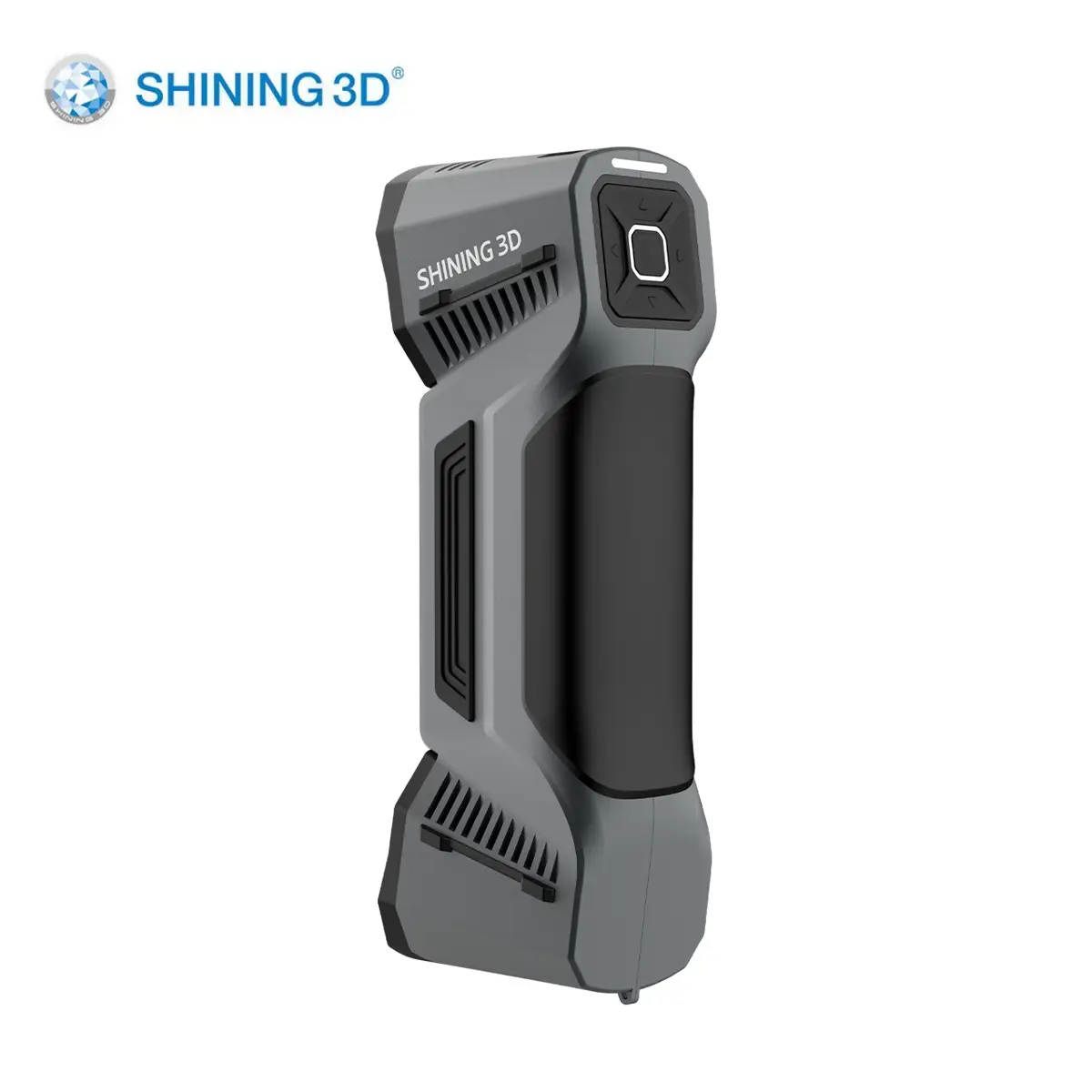

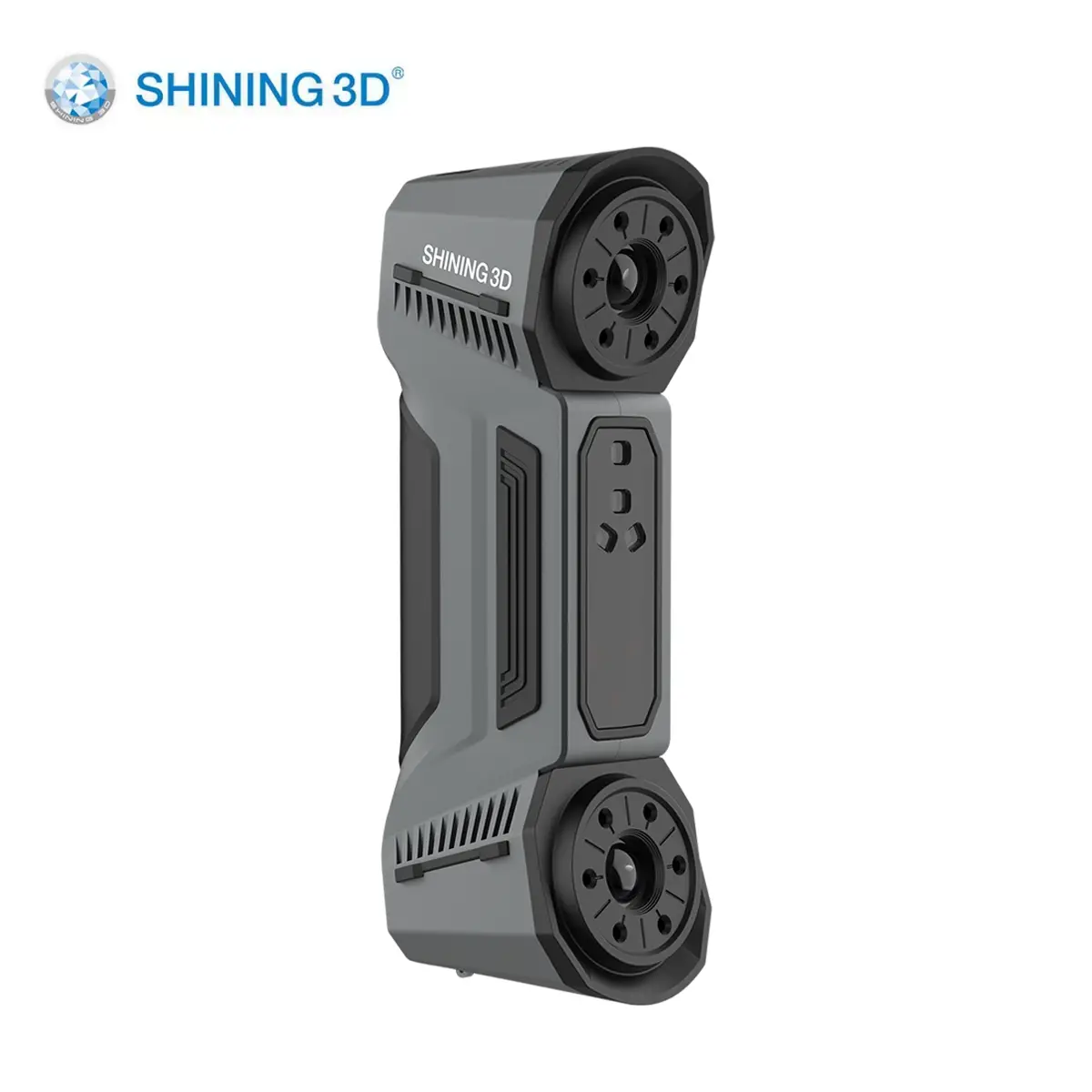

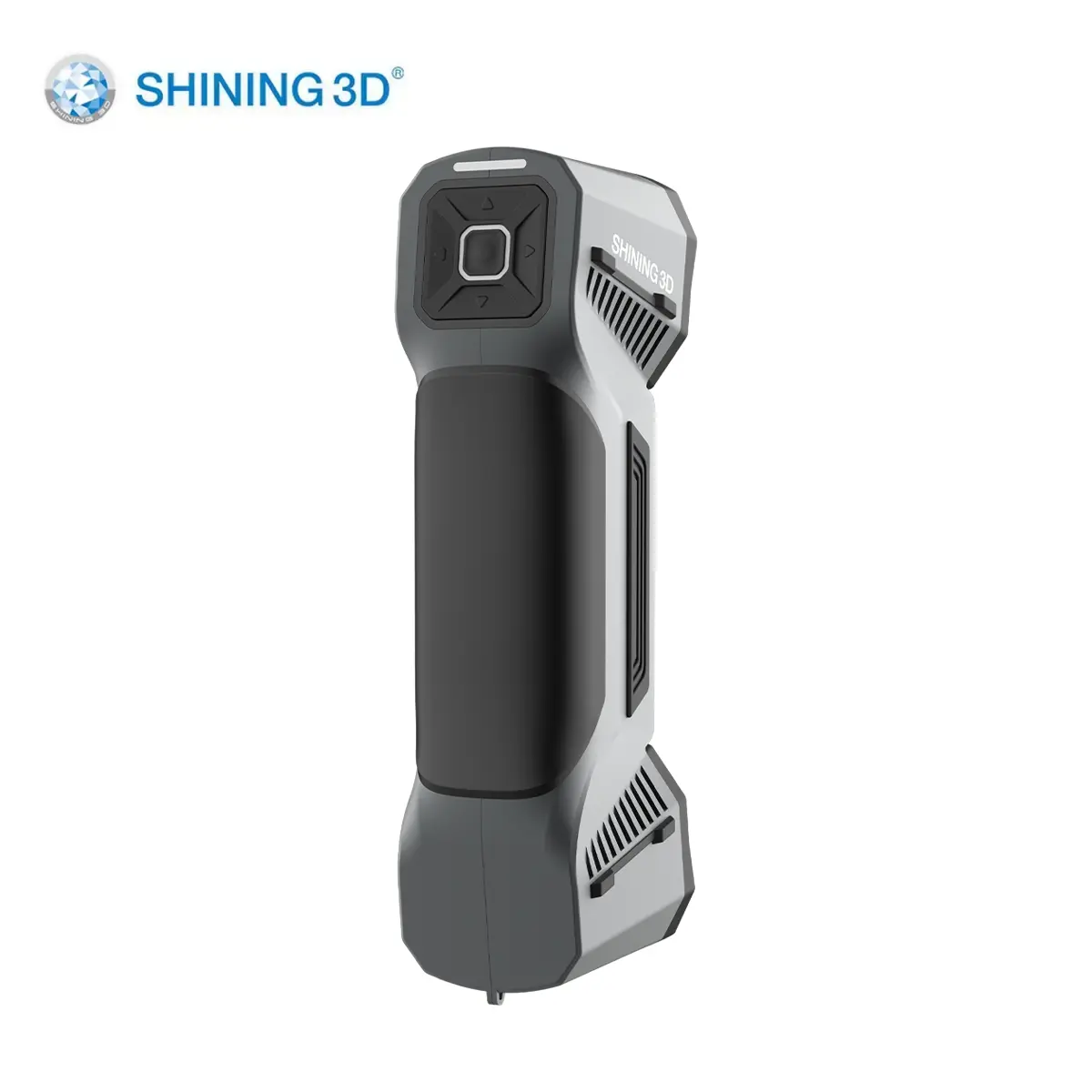

FreeScan Combo
Escáner 3D híbrido profesional
Láser azul + luz infrarroja VCSEL para escaneo 3D preciso, rápido y versátil.
Resumen del producto
El FreeScan Combo combina tecnología de láser azul e infrarroja VCSEL en un escáner 3D compacto y ligero. Su diseño permite utilizar diferentes modos de escaneo para adaptarse a piezas industriales, detalles finos, cavidades y superficies que requieren un flujo de trabajo eficiente.
Con una exactitud de hasta 0,02 mm en modo láser, es una solución orientada a aplicaciones de metrología, inspección 3D e ingeniería inversa.
Características destacadas
0,02 mm
Exactitud de escaneo
1.860.000
Puntos/s en escaneo láser
620 g
Peso del escáner
26 líneas
Líneas láser
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Modelo | FreeScan Combo |
| Tecnología de escaneo | Láser azul + luz infrarroja VCSEL |
| Modo de escaneo | Escaneo láser y escaneo por luz infrarroja |
| Escaneo con múltiples líneas | 26 líneas láser |
| Escaneo de detalles | 7 líneas láser paralelas |
| Escaneo de cavidades | 1 línea láser única |
| Exactitud de escaneo | Hasta 0,02 mm |
| Exactitud volumétrica | 0,02 + 0,033 mm/m |
| Velocidad de escaneo láser | 1.860.000 puntos/s |
| Velocidad de escaneo infrarrojo | 2.250.000 puntos/s |
| Distancia de trabajo — líneas láser múltiples | 300 mm |
| Distancia de trabajo — línea láser única | 300 mm |
| Distancia de trabajo — escaneo de detalles | 200 mm |
| Distancia de trabajo — infrarrojo | 300 mm |
| Profundidad de escaneo — láser | 360 mm |
| Profundidad de escaneo — infrarrojo | 1240 mm |
| Máx. FOV — láser | 520 × 510 mm |
| Máx. FOV — infrarrojo | 600 × 600 mm |
| Distancia entre puntos — láser | 0,05 – 10 mm |
| Distancia entre puntos — infrarrojo | 0,2 – 3 mm |
| Exactitud volumétrica — infrarrojo | 0,05 + 0,1 mm/m |
| Clase de láser | Clase 2, seguro para los ojos |
| Conexión estándar | USB 3.0 |
| Dimensiones | 193 × 63 × 53 mm |
| Peso | 620 g |
| Fuente de alimentación | 12 V, 5,0 A |
| Temperatura de trabajo | -20 ~ 40 °C |
| Humedad de trabajo | 10 ~ 90 % |
| Certificaciones | CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50 |
| Sistema operativo recomendado | Windows 10/11, 64 bits |
| Tarjeta gráfica recomendada | NVIDIA GTX/RTX, mínimo GeForce RTX 3060 |
| Memoria de video | ≥ 6 GB |
| Procesador recomendado | Intel Core i7-10700 |
| Memoria RAM recomendada | ≥ 32 GB |

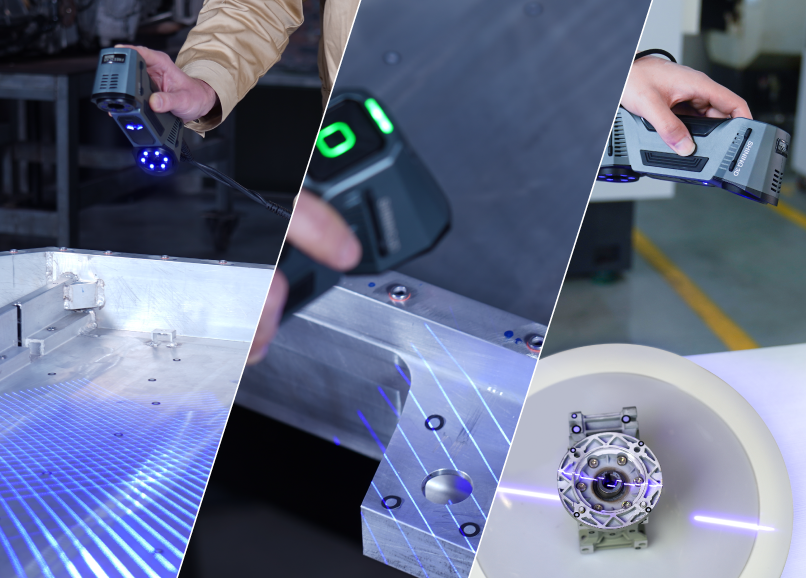

Modos de escaneo
| Modo | Configuración | Uso principal |
|---|---|---|
| Líneas múltiples | 26 líneas láser | Escaneo general y captura rápida de piezas |
| Escaneo de detalles | 7 líneas láser paralelas | Captura de detalles finos |
| Línea única | 1 línea láser | Agujeros, cavidades y zonas de difícil acceso |
| Luz infrarroja | Tecnología VCSEL | Escaneo rápido sin marcadores |
Aplicaciones
Metrología
Inspección 3D
Ingeniería inversa

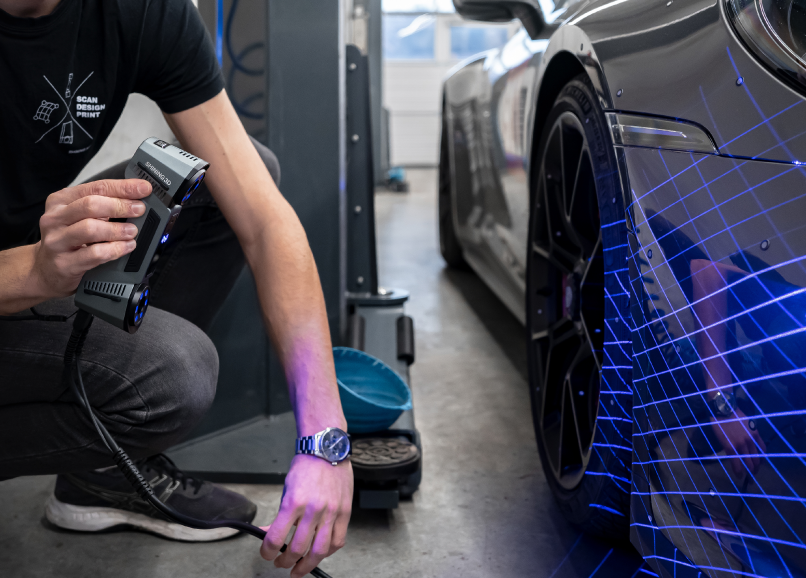

Automoción
Aviación civil
Maquinaria
Industria pesada
Digitalización 3D
Software compatible
- FreeScan Software: flujo de trabajo de escaneo, calibración y edición de datos.
- SHINING3D Inspect: para inspección 3D.
- PolyWorks.
- Geomagic Control X.
- EXModel Pro: para ingeniería inversa.
- BlueStar Mapping: para mapeado de texturas.
- Geomagic Design X.
Ventajas principales
- Combina láser azul e infrarrojos VCSEL en un único equipo.
- Alta exactitud de hasta 0,02 mm para aplicaciones de metrología.
- Cuatro modos de escaneo para adaptarse a diferentes geometrías.
- Permite trabajar con detalles finos y zonas de difícil acceso.
- Modo infrarrojo para escaneo rápido sin necesidad de marcadores.
- Formato compacto y ergonómico de solo 620 g.
Garantía y soporte Crear 4D
12 meses de garantía
Cobertura de garantía para el equipo comercializado por Crear 4D.
Soporte técnico postventa
Asistencia técnica para ayudarte durante la implementación y uso del equipo.
¿Necesitas escaneo 3D profesional?
Consulta con Crear 4D y recibe asesoría para elegir la solución adecuada para tus aplicaciones de metrología, inspección o ingeniería inversa.
El FreeScan Combo es un escáner 3D profesional híbrido que combina láser azul y luz infrarroja VCSEL para ofrecer un flujo de trabajo versátil en aplicaciones industriales. Su diseño compacto de solo 620 g facilita el escaneo de piezas en diferentes entornos, mientras que sus distintos modos permiten adaptarse tanto a superficies complejas como a zonas de difícil acceso.
Su tecnología de escaneo láser alcanza una exactitud de hasta 0,02 mm, convirtiéndolo en una herramienta adecuada para aplicaciones de metrología, inspección dimensional e ingeniería inversa. El sistema incorpora múltiples configuraciones de escaneo, incluyendo 26 líneas láser, 7 líneas láser paralelas para detalles finos, una línea láser para cavidades y un modo mediante luz infrarroja para realizar escaneos rápidos sin marcadores.
Con una velocidad de hasta 1.860.000 puntos/s en los modos láser y hasta 2.250.000 puntos/s mediante luz infrarroja, permite capturar grandes cantidades de información 3D de manera eficiente. Además, el fabricante destaca su capacidad para trabajar con superficies negras y reflectantes, ampliando las posibilidades de uso en piezas industriales.
Aplicaciones
Es una solución especialmente adecuada para metrología, inspección 3D, ingeniería inversa y digitalización de componentes industriales. Su combinación de precisión, diferentes modos de escaneo y formato portátil resulta útil en sectores como automoción, aviación civil, maquinaria, energía e industria pesada.
